Madrix Stella

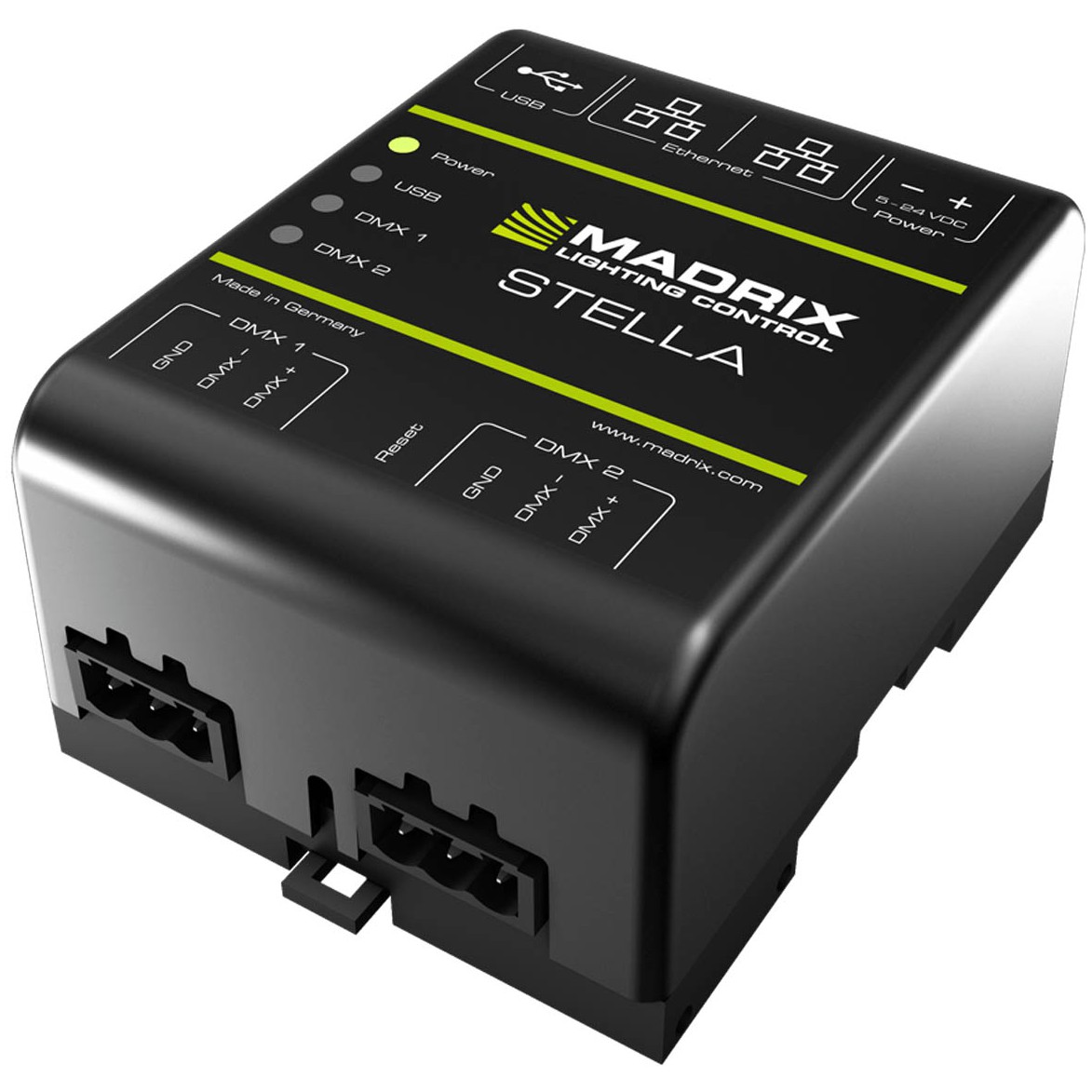

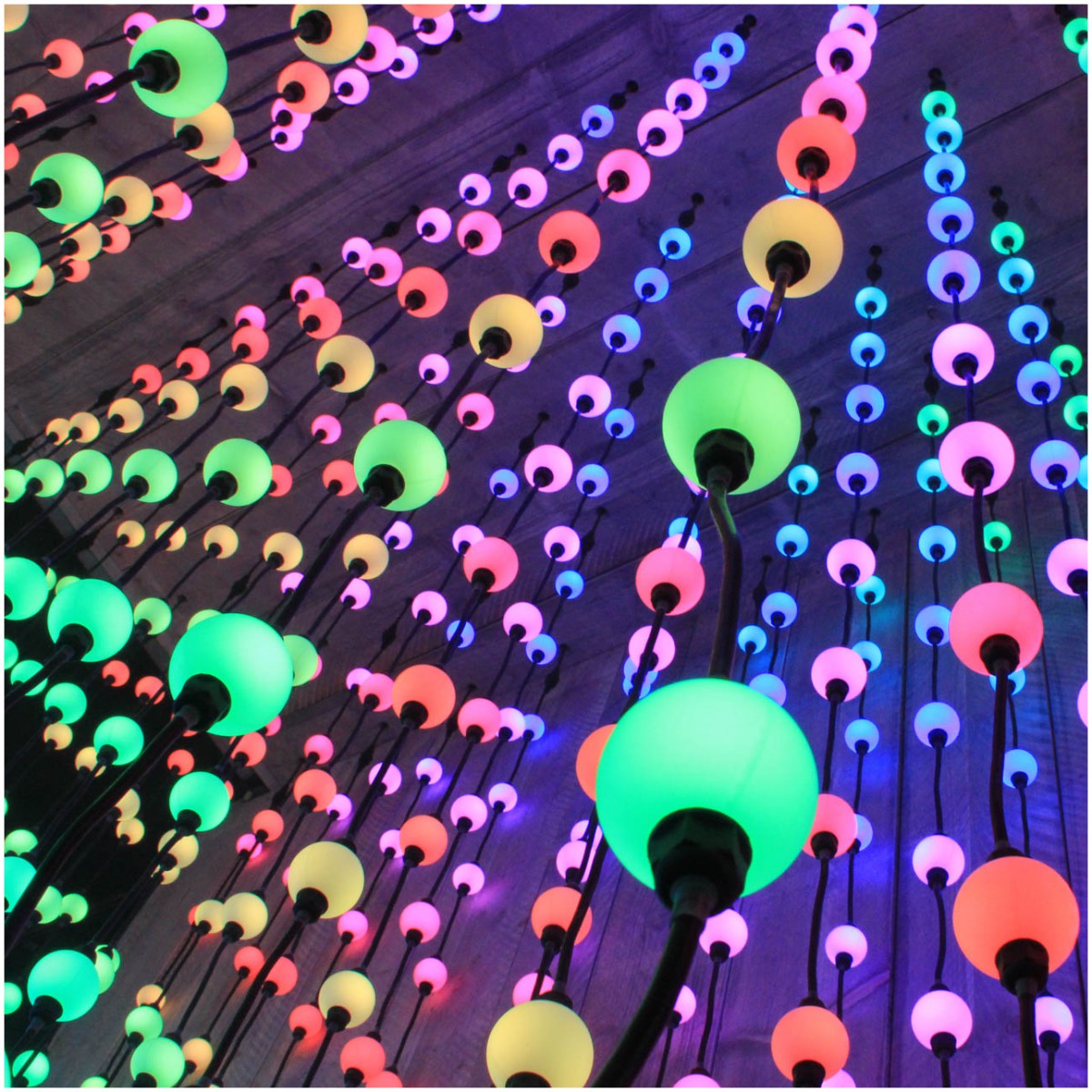

MADRIX STELLA je převodník navržený pro zpracování Art-Net a DMX512 signálů. Kvalitní design, praktičnost a bezproblémový provoz je základní potřeba pro permanentní LED instalace. MADRIX STELLA nabízí mnoho funkcí hlavně ve spojení se software MADRIX. Art-Net data jsou okamžitě převáděna na DMX512 protokol. Optimalizován je na krátké vzdálenosti od převodníku k LED diodám a nabízí rozvod ethernetové kabeláže po Vašem projektu. Výhoda je existence dvou ethernetových portů a tedy i možnost řazení několika jednotek Stella do řetězce bez nutnosti ethernetového switch. Tímto získáte skvělou synchronizaci i velmi náročného díla, kde můžou být stovky takových převodníků. Je navržen pro standard 35mm lišty s jednoduchým a bezpečným click systémem, takže i instalace ve výškách, výměny apod. jsou rychlé a bezpečné. Je to zařízení plug&play, takže nevyžaduje drivery, stačí Vaše PC se software MADRIX a použití třeba i USB2.0 kabelu. DMX512 zařízení pak připojujete pomocí 3pinového plug terminálu se šroubky, takže i instalace a deinstalace je rychlá. Tyto DMX sběrnice jsou na Stella zařízení dvě a lze je použít jak na výstupní DMX, tak i na monitoring vstupního DMX signálu. Dokonce lze zařízení nastavit i tak, že vezmete příchozí signál na jednom terminálu, tento zpracujete přes software MADRIX v určitých prioritách a pošlete dále druhou sběrnicí ven do DMX512 výstupu. Takto můžete nastavit nepřeberné množství nadřazených a podřazených efektů: například na kabelu DMX jde signál z řídící konzole a vy si určíte, že příchozí signál ponecháte beze změny, pouze na kanálu 13 a 218 uděláte změnu nebo příchozí signál bude jen vstupním řídícím signálem, který dává programu MADRIX pokyny - spusť tento program, s touto intenzitou, nebo tento CUE playlist v tuto dobu apod. MADRIX instalace tak může fungovat dle externího kontroléru. MADRIX STELLA vyhovuje oficiálním standardům Art-Net specifikací a může být použito jako běžná Art-Net jednotka s jinými konzolemi. nebo softwary. Zařízení je ideální pro "Pixel mapping" a "voxel mapping". (pixel - bod ve 2D soustavě, voxel=bod ve 3D soustavě). 2 extra držáky jsou doporučeny při montáži na stěnu. 4 indikační LED diody nabízí rychlý přehled stavu zařízení, lze je i vypnout u diskrétních instalací. Při větších projektech je bezproblémově užíváno i velké množství Stella zařízení bezproblémová synchronizace. Zařízení je připraveno k provozu během několika vteřin po startu. Pro dva Art.Net zdroje je zde HTP slučování. Rozhodně uvítáte webové prostředí, které je v každém zařízení a které umožní snadno konfigurovat každý jeden kus Stella. Vyrobeno v Německu

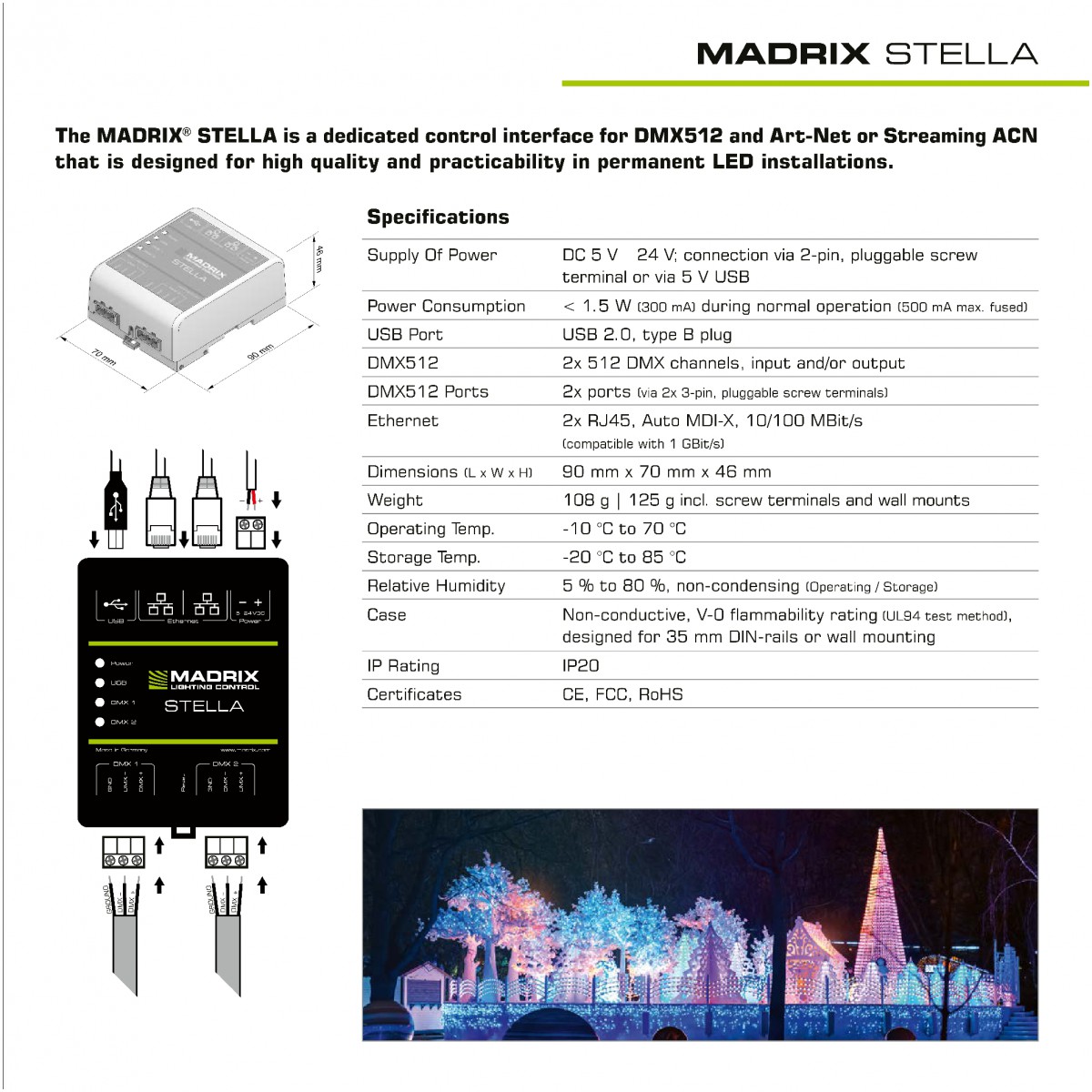

Technické parametry

Napájení	USB vstup, typ B (napájecí kabel USB 2.0 - přiložen)
Protokol ovládání	DMX
Šířka	7 cm
Výška	4,5 cm
Hloubka	9,2 cm
Váha	0,37 kg
Provozní napětí	DC 5 V - 24 V, připojení přes 2-pin čšroubkový konektor nebo pomocí 5 V USB (USB kabel přiložen)
Komunikace	DMX512: 2x 512 DMX kanály, vstup a/nebo výstup

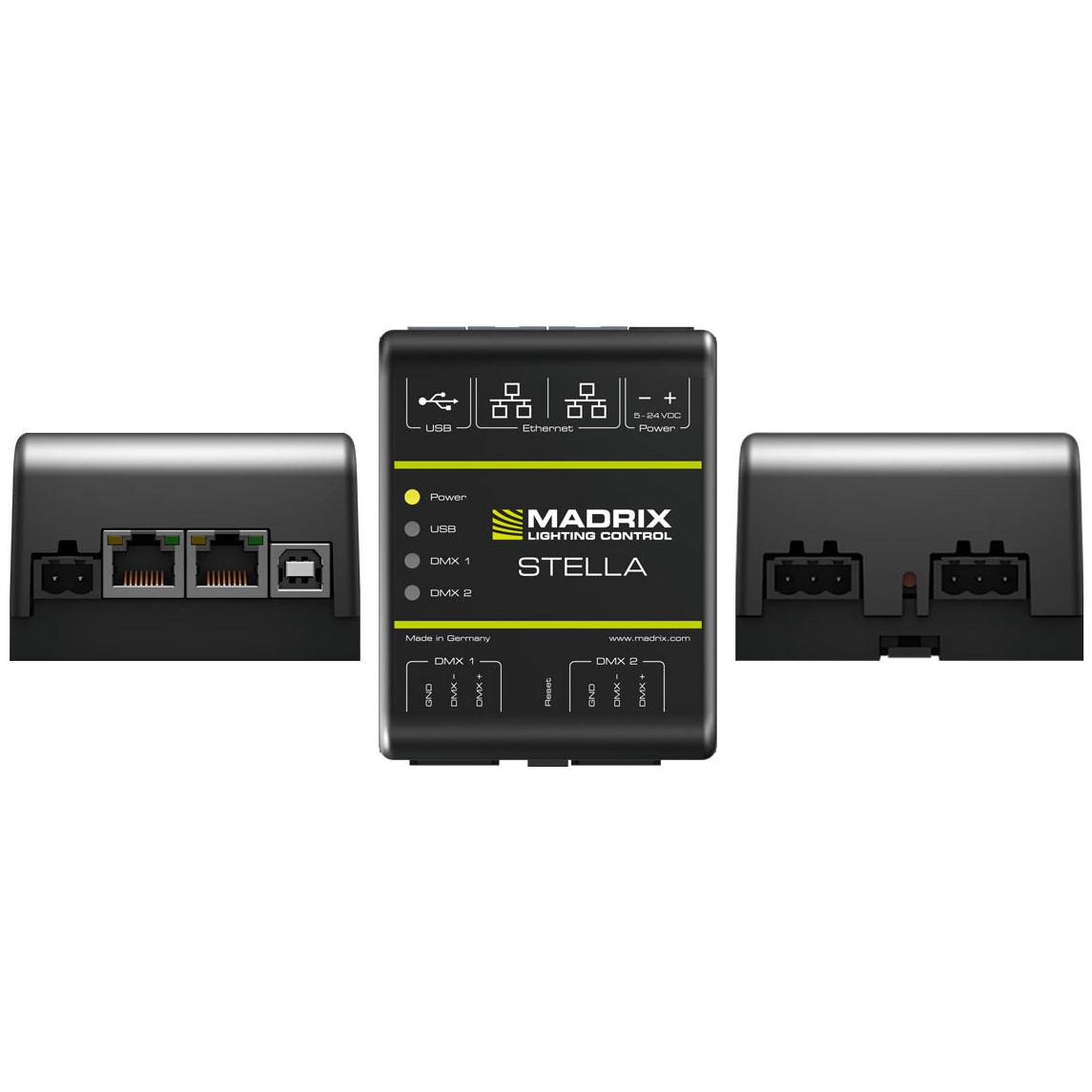

DMX512 sběrnice	2x sběrnice (pomocí 2x 3-pinový šroubkový konektor)
2x Ethernet (Art-Net)	RJ45, 10/100 MBit/s (kompatibilní s 1 GBit/s)
USB	USB 2.0, typ B port

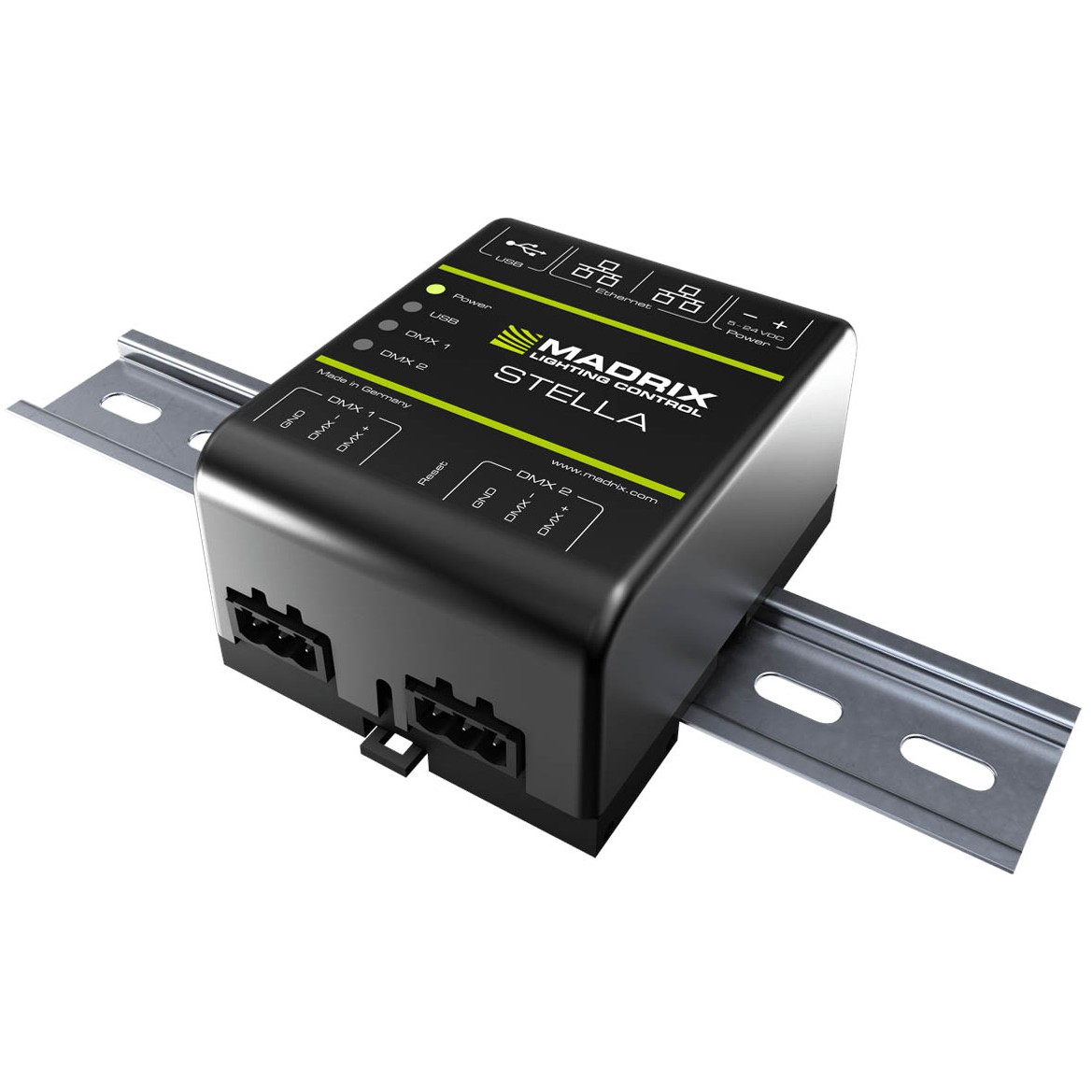

Tělo	neinduktivní, IP20, UL94 V-0 stupeň hořlavosti, navrženo pro 35 mm DIN lišty nebo držáky na stěnu
Teplotní rozsah	- 10 °C to 70 °C (Provozní) - 20 °C to 85 °C (Skladovací)
Relativní vlhkost	5 % do 80 %, bezkondenzační (Provozní/skladovací)
Hmotnost balení	1 kg

Výrobce

inoage GmbH Wiener Strasse 56, 01219 Dresden, Germany tel.: +4935186268690 mail: info@madrix.comweb: www.madrix.com
